USB無線スイッチ   published　on 2025/Oct/10

Arduinoでタイマー動作 リレーでAC100Vを制御 ★★★　自己電源遮断

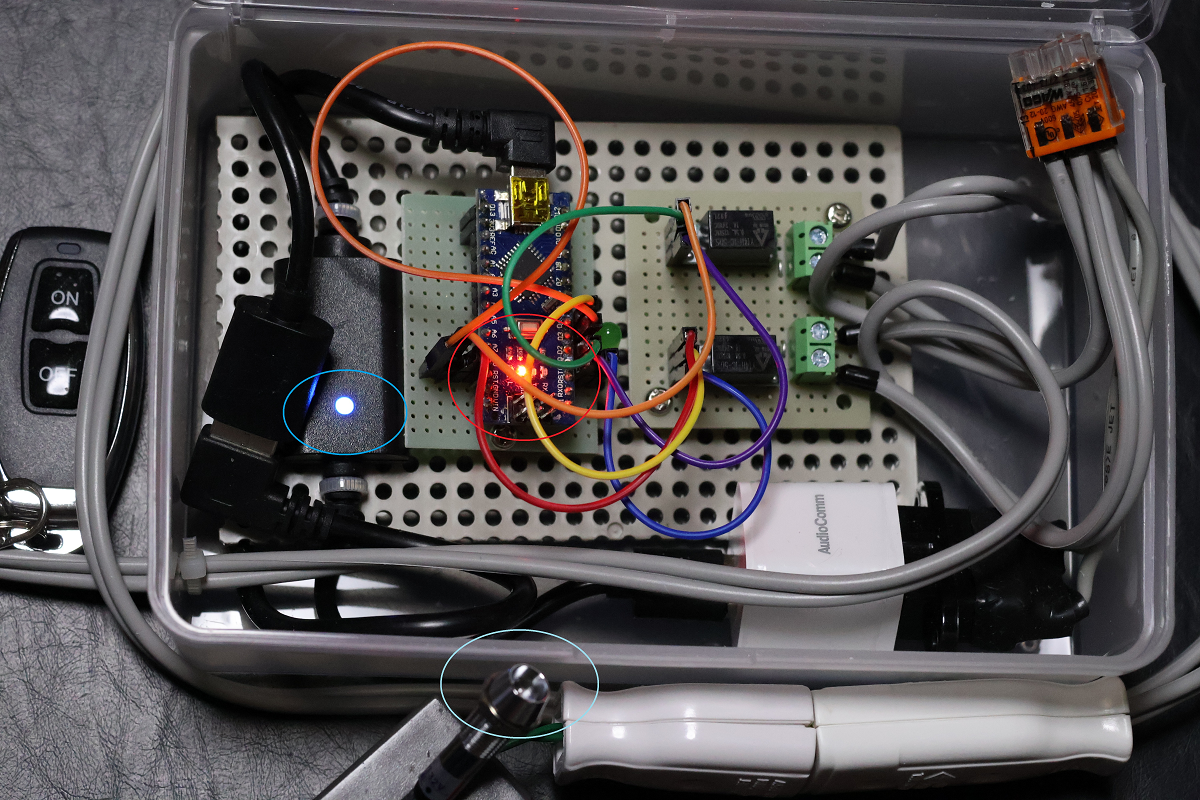

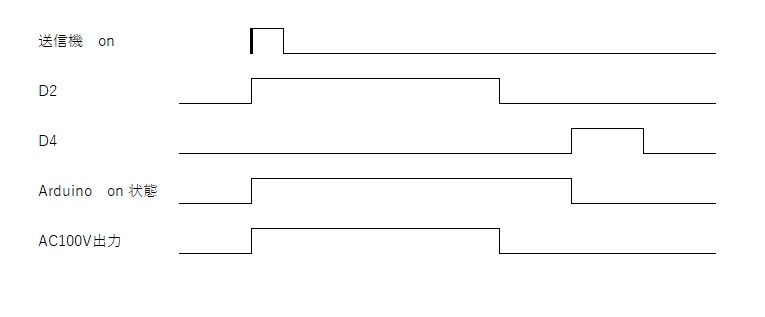

NCのリレーモジュールはOFF状態にあるためUSB受信機は、ON可能となっている。 送信機のボタンをON 受信機が　ON Arduinoに接続したLEDが　ON AC100Vに接続したLEDが　ON

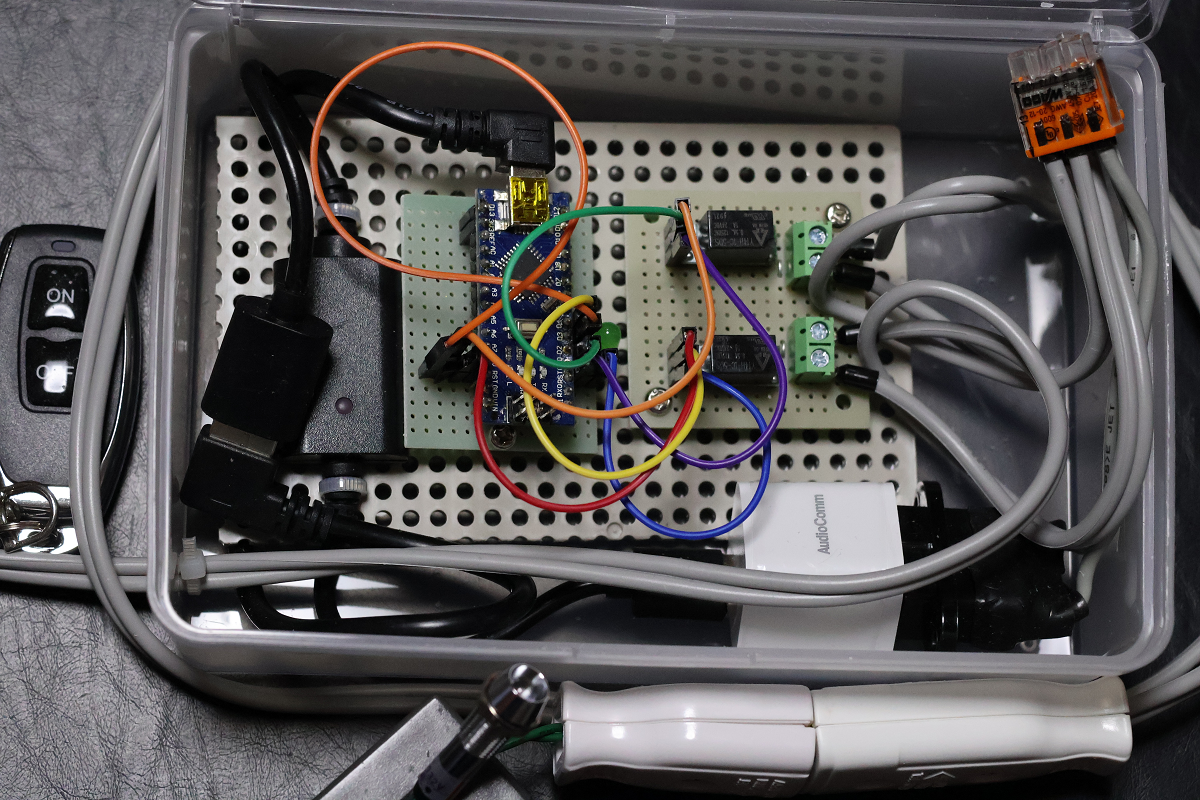

タイマー期間が終わり Arduinoに接続したLEDが　OFF AC100Vに接続したLEDが　OFF USB受信機は、ON Arduinoも、ON

USB送信機のOFFボタンを押すことなく NCのリレーモジュールがHIGHとなるタイミングで USB受信機は、OFF Aruduino本体も　OFF

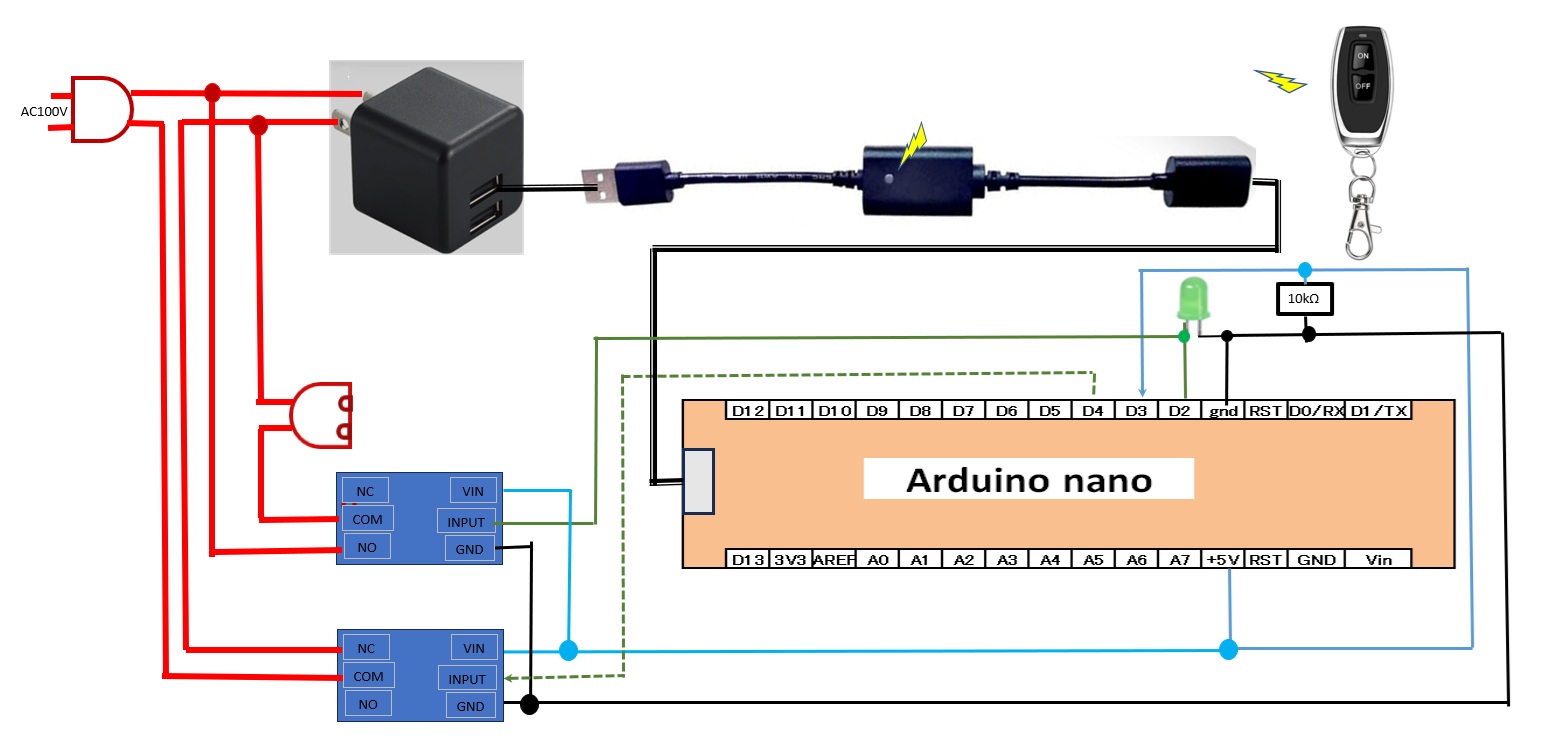

回路図

ＩＤＥ　ｃｏｄｅ

void setup() {  pinMode(2, OUTPUT);  pinMode(3, INPUT);//PULL_DOWN抵抗を接続  pinMode(4, OUTPUT);  Serial.begin(9600); } void loop() {  if (digitalRead(3)== HIGH){   digitalWrite(2, HIGH);   delay(900000);   digitalWrite(2, LOW);   delay(1000);   digitalWrite(4, HIGH); //自己電源遮断   delay(1000);   digitalWrite(4, LOW);   delay(1000);  } }
