USB無線スイッチ    published　on 2025/Oct/10

Arduinoでタイマー動作 リレーでAC100Vを制御 LチカのIDEに一行追加するだけ

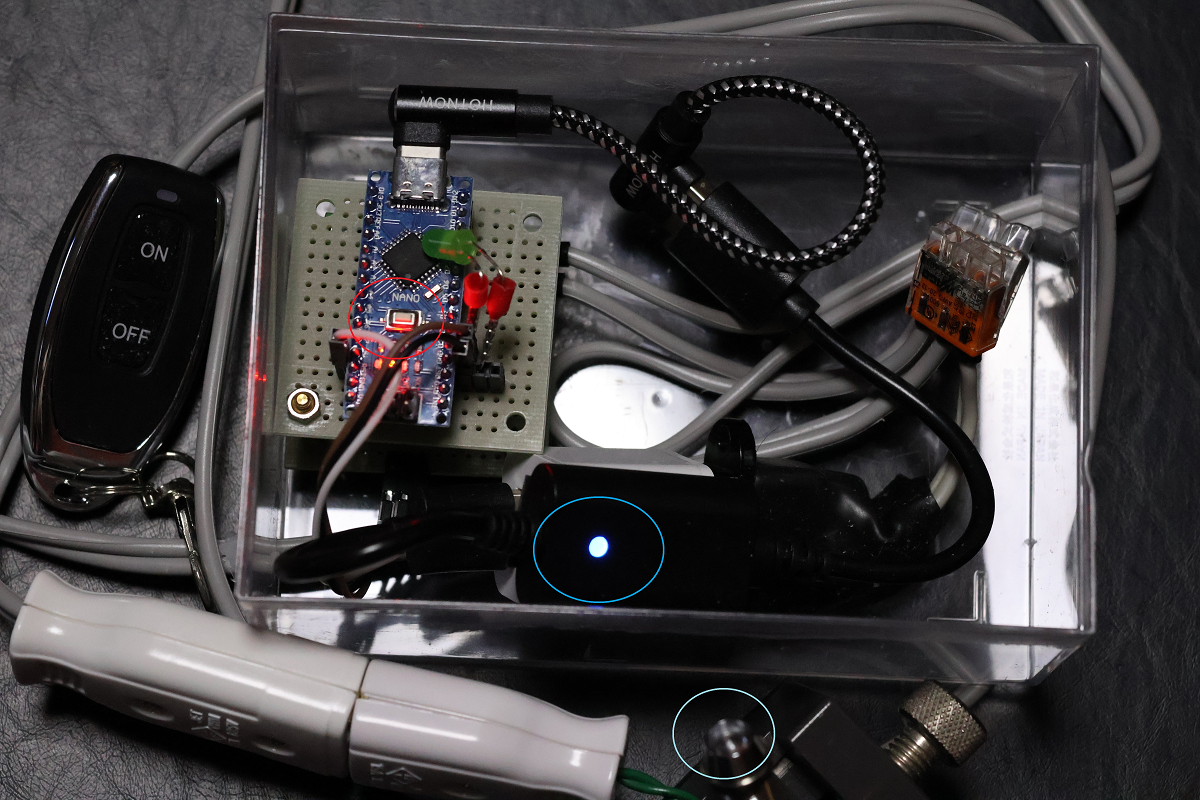

送信機のボタンをON USB受信機が、ON Arduinoに接続したLEDが　ON AC100Vに接続したLEDが　ON

タイマー期間が終わり Arduinoに接続したLEDが　OFF AC100Vに接続したLEDが　OFF USB受信機は、ON Aruduino本体も　ON

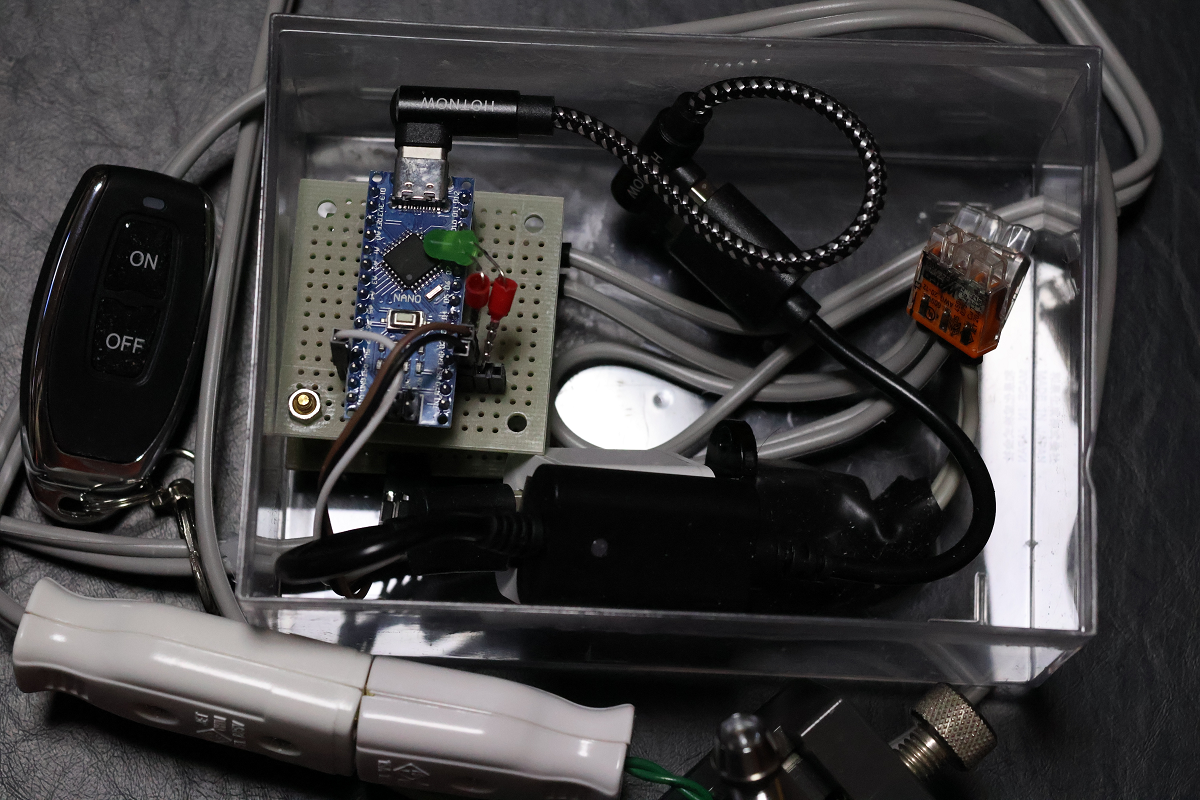

USB送信機のOFFボタンを押すことにより USB受信機は、OFF Aruduino本体も　OFF

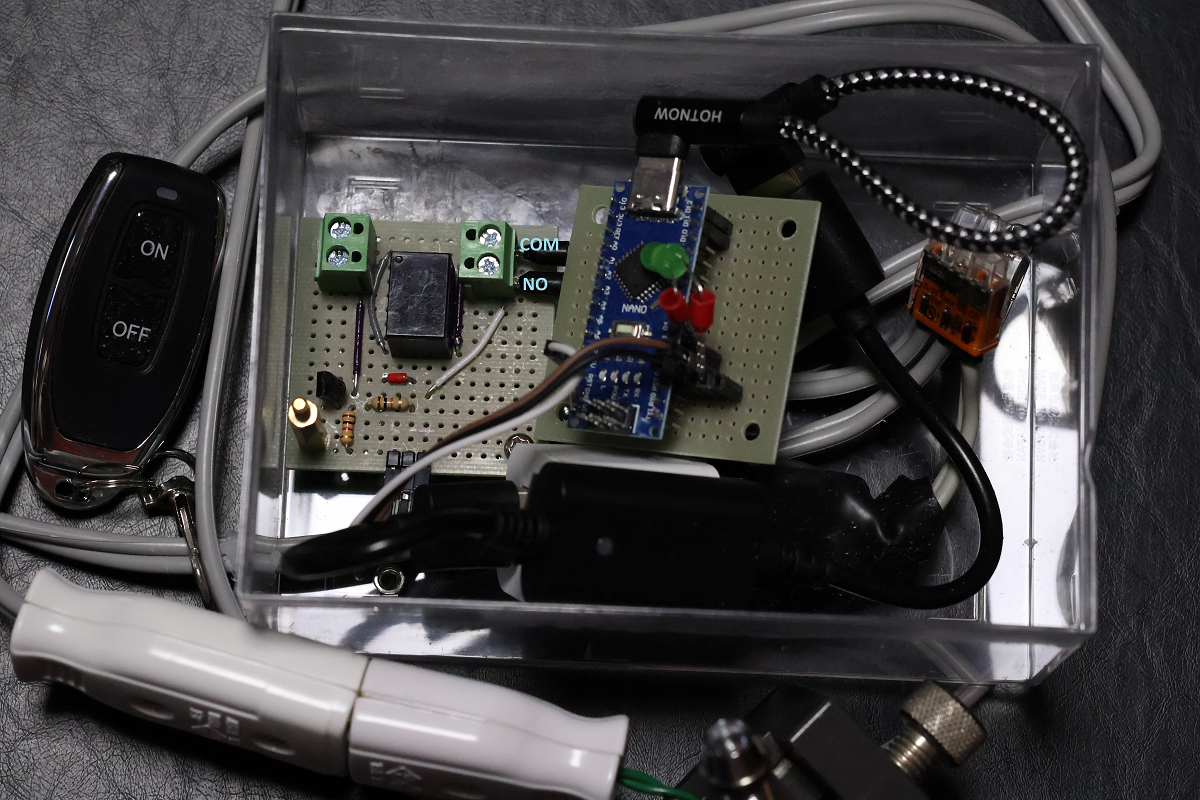

配線の簡単なこと。 IDEは、Lチカに一行たすだけ。しかし  自作リレーモジュール部を下層に設けたが、 USB受信機とケーブルの容量のため収納ケースが大きなものとなった。 運用上も、OFF送信ボタンを押して、電源リセットの必要がある。

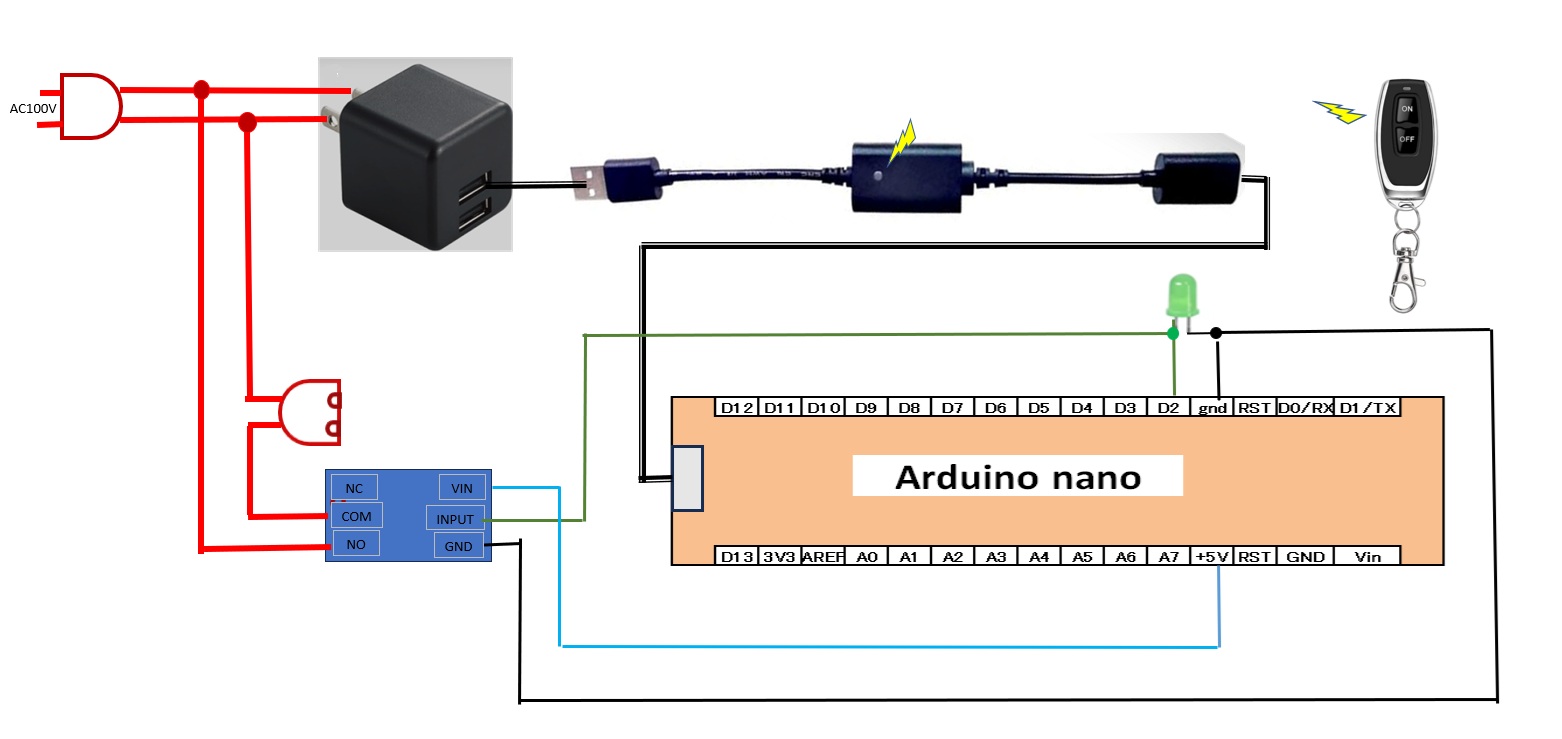

回路図

ＩＤＥ　ｃｏｄｅ

void setup() {   pinMode(2, OUTPUT);  Serial.begin(9600); } void loop() {   digitalWrite(2, HIGH);   delay(900000);//１５分の設定   digitalWrite(2, LOW);   delay(1000);   exit(0); //ループを抜け出すだけ }
