 Arduino nano / nRF24L01  published　on 2021/Nov/03
郵便ボックスに傾斜スイッチをとりつける。

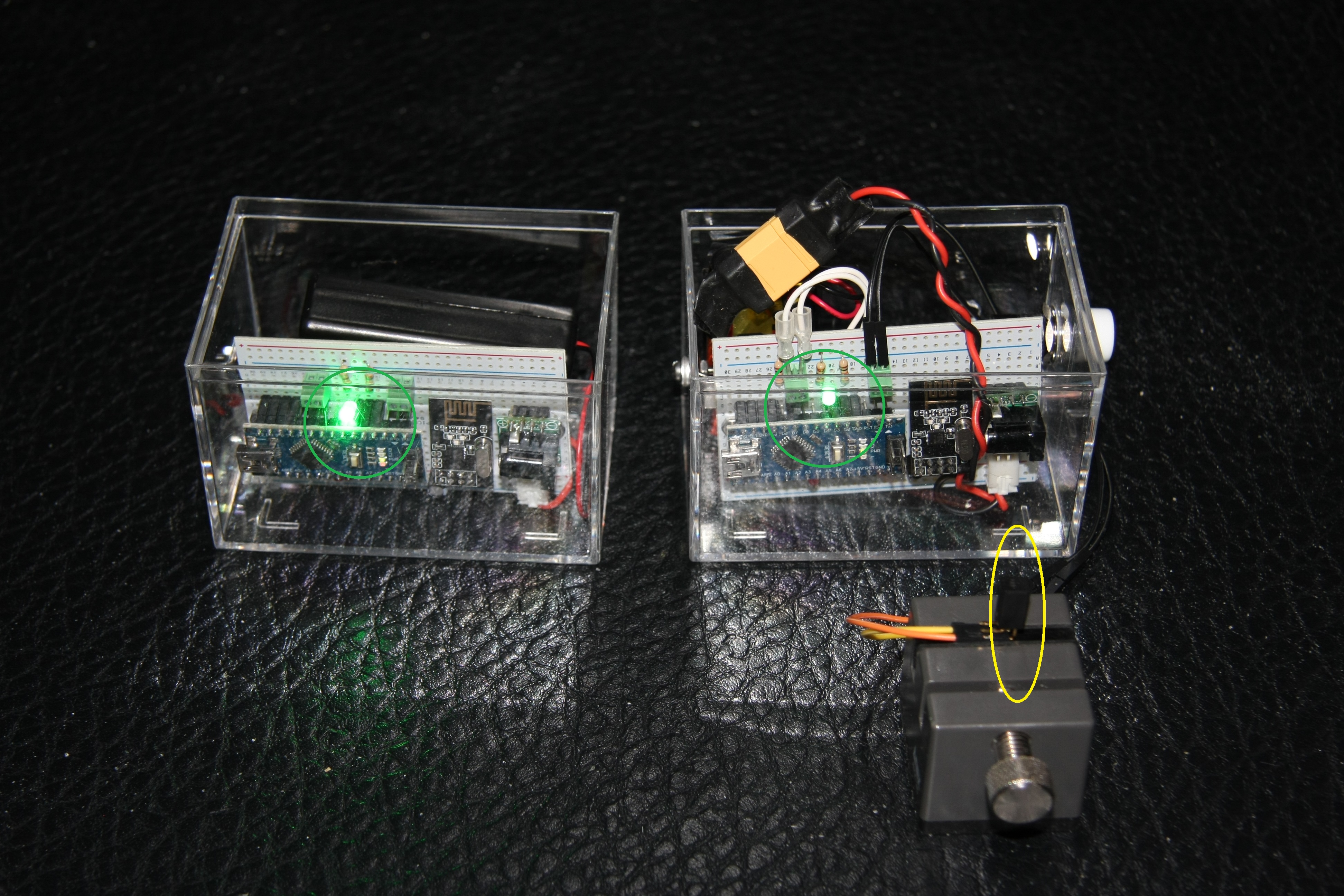

蓋が閉まっているときは、ｇ_LEDが点灯する。離すと消灯する。 Photo1/Photo2 Momentary

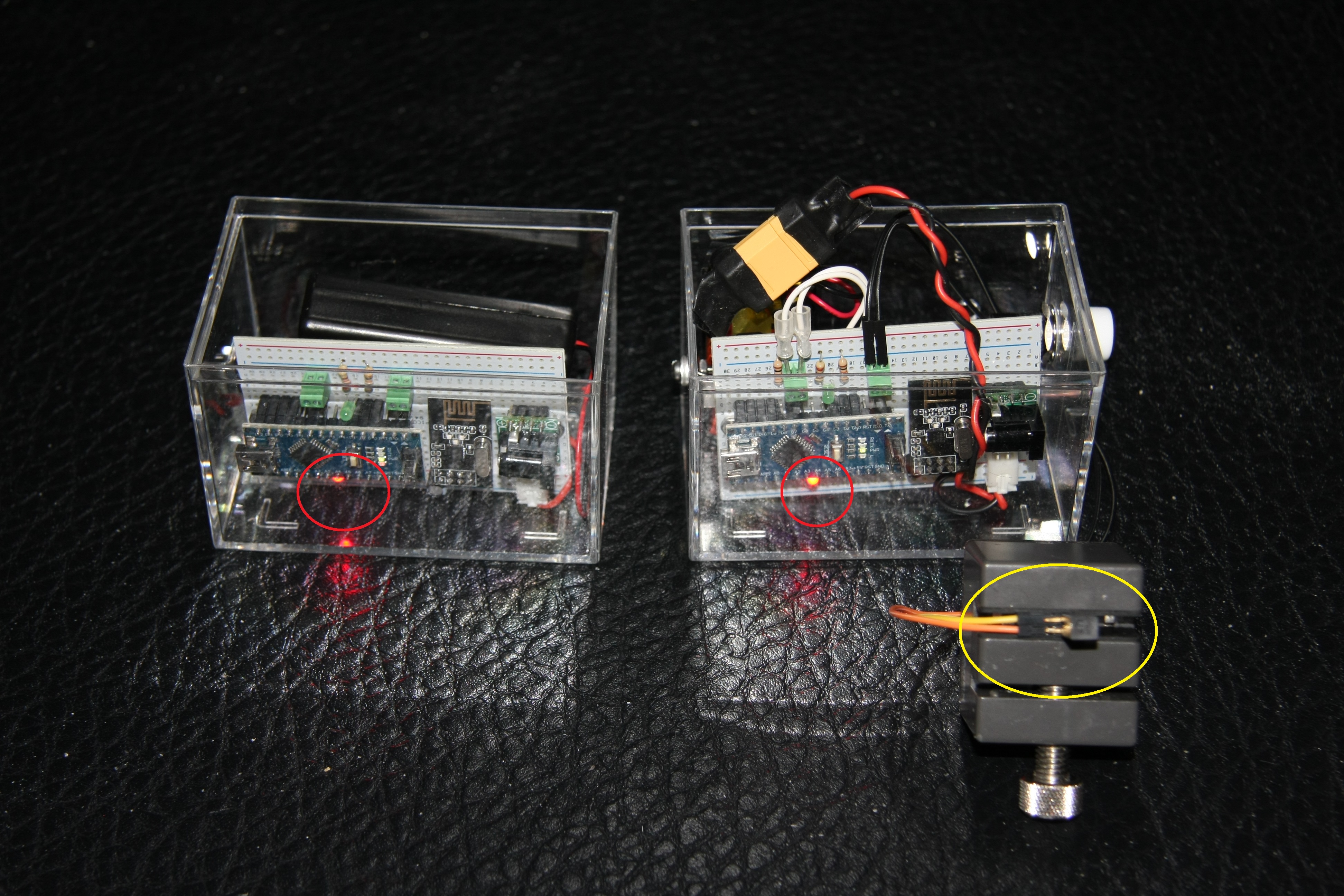

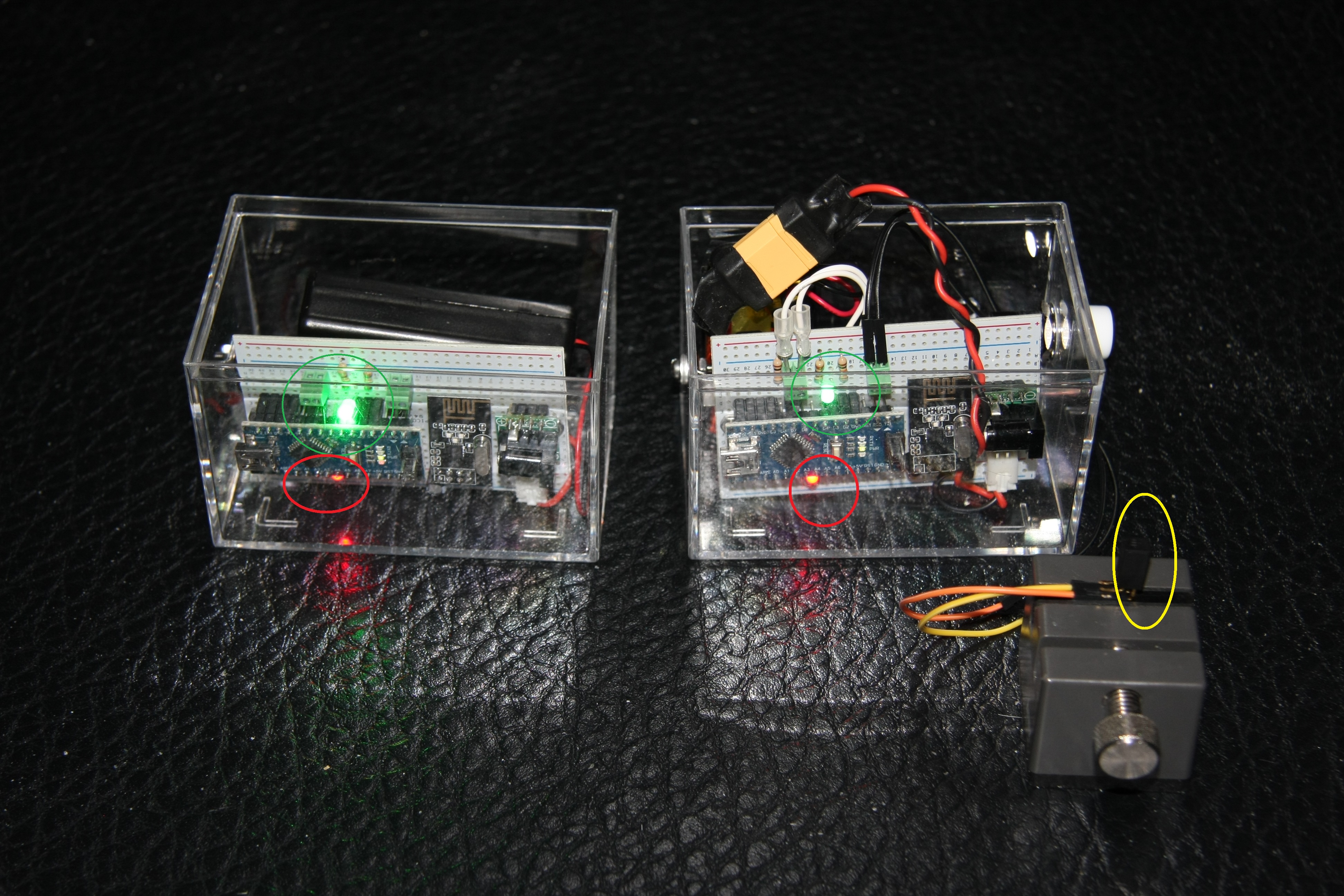

蓋が開いたときは、ｒ_LEDが点灯する。閉めてもｒ_LEDは点灯しっぱなし。Photo2/Photo3 Alternate

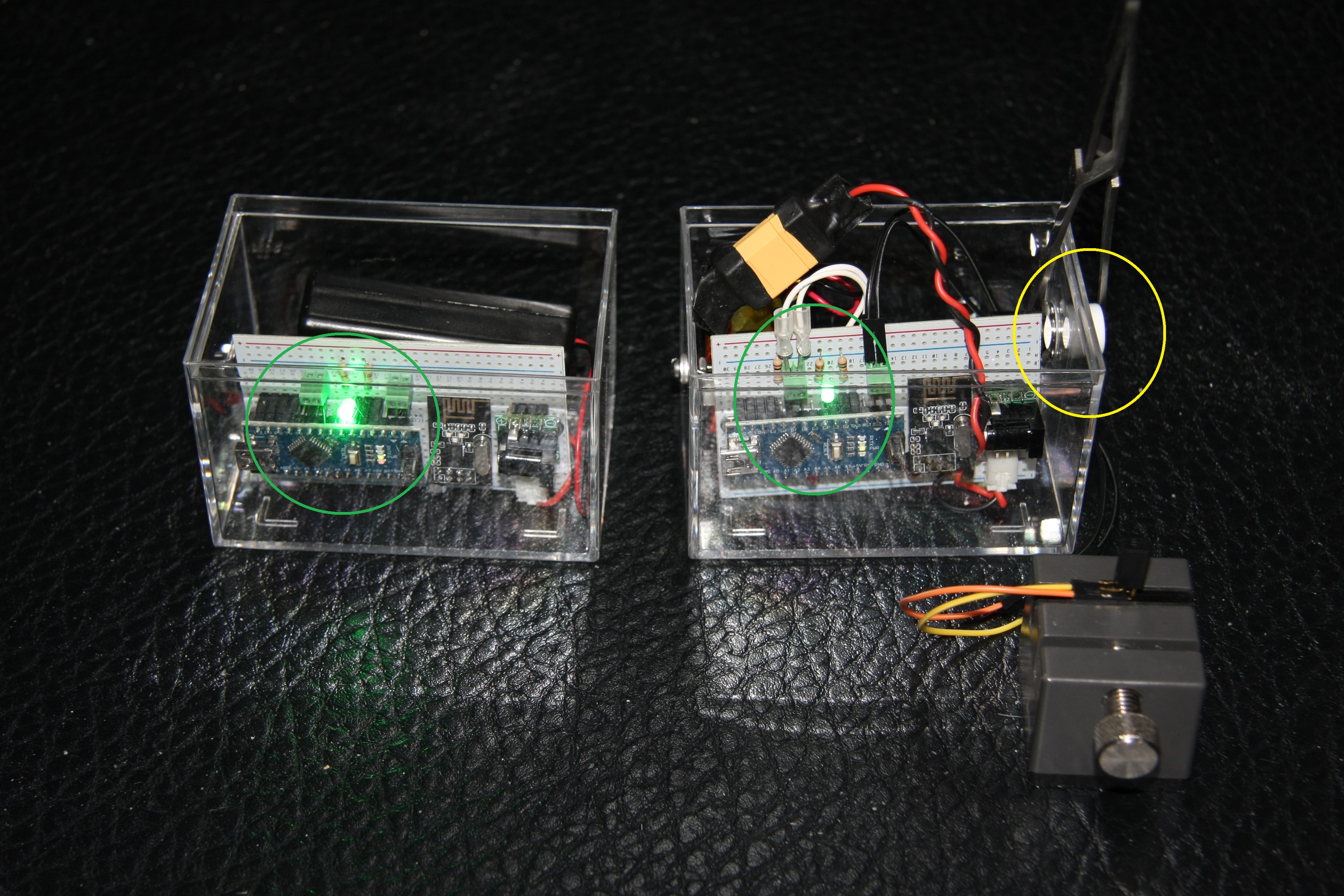

ボタンスイッチを押すと、ｒ_LEDは消灯する。Photo4
ボタンスイッチ（リセット）は、蓋が閉まっている時（ｇ_LEDが点灯している時）に働くようにしてある。
Ｐｈｏｔｏ
説明
Sample No.  Photo1   Photo2  Photo3 Photo4  Adrress  IDE code   D2端子  D7端子
1 g_LED on
r_LED off		 g_LED off
r_LED on 		 g_LED on
r_LED on		 g_LED on
r_LED off		 00003 sketch_oct23b スイッチなし スイッチなし
2 g_LED on
r_LED off		 g_LED off
r_LED on		 g_LED on
r_LED on 		 g_LED on
r_LED off		 00003 sketch_oct23a 傾斜スイッチ ボタンスイッチ

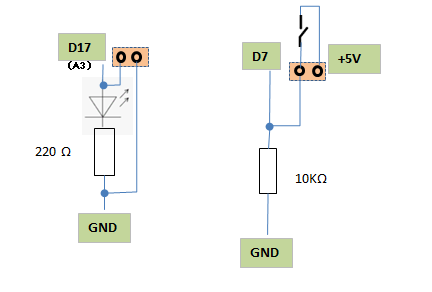

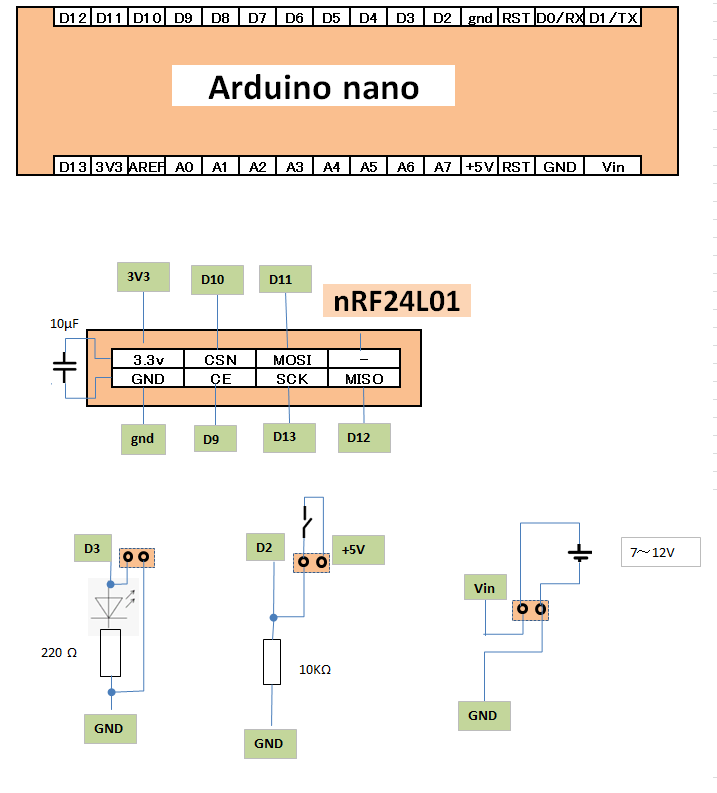

 回路
 ＩＤＥ
　ｃｏｄｅ
